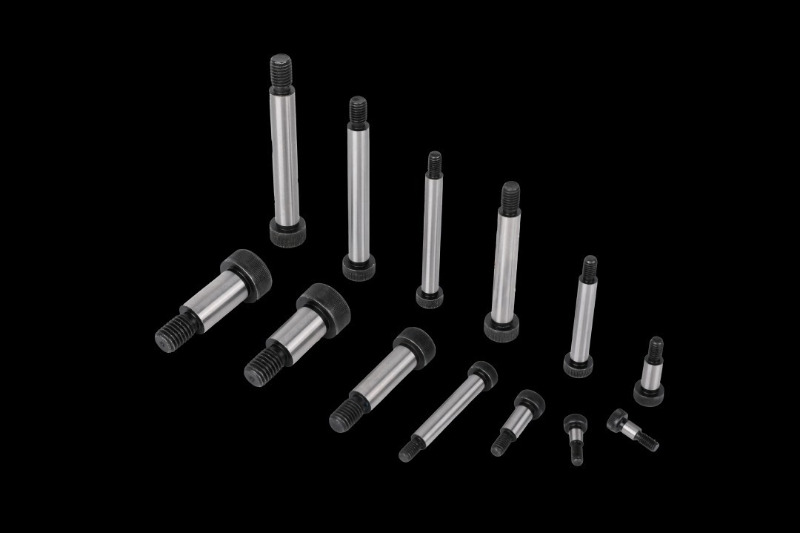

Hvad er en skulderbolt af 12,9 kvalitet?
En 12,9 karakter skulderbolt , også kendt som en akselskulderskrue eller indvendig sekskantet skulderbolt, er en højpræcisionsfastgørelsesanordning med en glat skulder og delvis gevind, specielt designet til applikationer med høj styrke og præcision.
Funktioner
Strukturelle egenskaber
12.9-plugbolten består af tre nøgledele:
Bolthoved: Almindeligvis designet med indvendige eller udvendige sekskantede hoveder for nem installation og fjernelse med højt drejningsmoment.
Glat skulder: Præcisionsbearbejdet for at sikre stabilitet af roterende eller glidende komponenter.
Gevindende: Bruger et delvist gevinddesign for at sikre et sikkert hold og forbedre bæreevnen.
Nøglefunktioner
Ultra høj styrke: Konstrueret med legeret stål (såsom SCM435), med en trækstyrke ≥1220MPa, hvilket sikrer pålidelighed i højbelastningsapplikationer.
Præcisionstolerancer: Skulderdiameter, længde og koaksialitet er strengt kontrolleret for at sikre præcis placering og glidende pasform af mekaniske komponenter.
Slidstærk og holdbar: Overfladebehandlinger omfatter bratkøling, sværtning, fosfatering eller nikkelbelægning, forbedring af slidstyrke og korrosionsbestandighed.
Højt drejningsmoment ydeevne: I stand til at modstå høje tilspændingsmomenter, velegnet til tunge maskiner og højdynamiske belastningsmiljøer.
Anvendelse af skulderbolte i klasse 12,9
På grund af sin høje styrke, præcisionsbearbejdning og bevægelses-tilpasningsevne, er 12,9-graden skulderbolten meget udbredt i mange industrier, især i scenarier med høj belastning og høje præcisionskrav.
Maskiner Udstyr
I automatiseret maskineri, præcisionsværktøjsmaskiner og produktionslinjeudstyr bruges skulderbolte til at understøtte og glide komponenter, hvilket sikrer en jævn drift af udstyret.
Glideskinner og styremekanismer: Sørg for nøjagtigheden af lineær eller roterende bevægelse.
Transmissionssystemer: Anvendes som fastgørelsesbolte til plejlstænger og lejesæder, hvilket reducerer slid på bevægelige dele.
Jigs og værktøj: Fixturer til fast positionering og fastspænding, hvilket forbedrer produktionsnøjagtigheden.

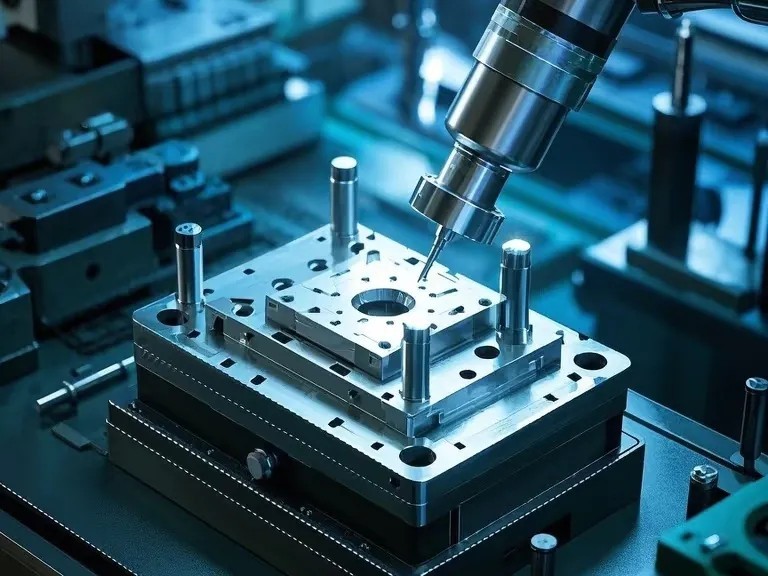

Fremstilling af forme
Sprøjtestøbeforme: Anvendes til skydere, styreplader og positioneringsmekanismer for at sikre jævn åbning og lukning af formen.
Stemplingsmatricer: Anvendes til fastgørelse af styrestifter og skydersamlinger for at forbedre formens levetid og præcision.

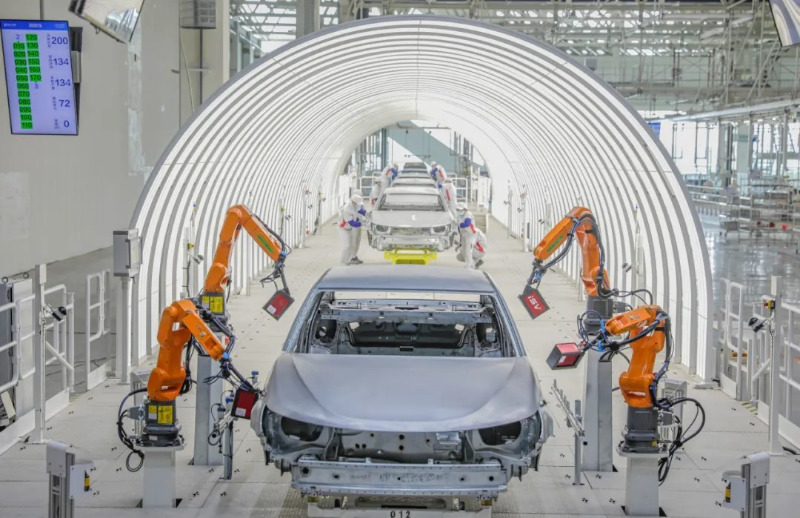

Bilindustrien
12,9-klasse skulderbolte er meget brugt i bilfremstilling til motorer, affjedringssystemer og bremsesystemer.
Motorkomponenter: Forbind vippearme, plejlstænger og ventilmekanismer, hvilket sikrer stabilitet under højhastighedsdrift.
Ophængssystemer: Brug støddæmpere og styrearmforbindelser til at modstå højfrekvente vibrationer og stød.
Bremsesystemer: Anvendes i bremsekalipre og glideskinner, der giver høj temperaturmodstand og høj belastningskapacitet.
Elektronisk og automationsudstyr
Robot led: Anvendes som roterende akser for at sikre præcis positionering og fleksibel bevægelse af robotarme.
Automatiserede samlebånd: Anvendes til skydere og styreenheder for at forbedre udstyrs stabilitet og præcision.
Rumfart
Flyvekontrolsystem: Bruges til at styre rotationen og tilslutningen af kontrolflader, klapper og andre komponenter.
Satellit robotarm: Giver et roterende drejepunkt med høj præcision, hvilket sikrer stabilitet og pålidelighed.

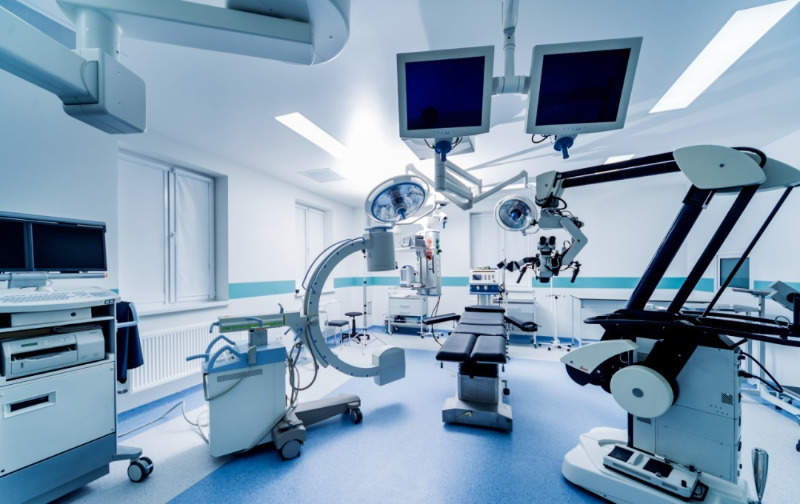

Medicinsk udstyr
Røntgenmaskiner og CT-scannere: Anvendes til glideskinner og bevægelige dele for at sikre præcis betjening af udstyret.
Kirurgiske robotter: Anvendes til robotarmled for at sikre præcis kontrol og stabilitet.
Fremstillingsproces af 12,9 grade skulderbolt
Hovedmaterialer
Almindelige materialer til 12.9-grade skulderbolte inkluderer:
SCM435 (legeret stål): God sejhed og udmattelsesbestandighed, velegnet til stødbelastningsmiljøer.
Rustfrit stål (304, 316L): Korrosionsbestandig, men med lavere styrke, mest brugt i fødevarer og medicinsk udstyr.
Produktionsproces
1. Materialeskæring: Præcisionsskæring af højstyrke stålstænger.
2. CNC præcisionsbearbejdning: Drejning af bolthoved, skulder og gevinddel for at sikre strenge tolerancer.
3. Gevindbearbejdning: Trådrulning for at forbedre styrke og træthedslevetid.
4. Varmebehandling: Slukning og hærdning for at forbedre hårdhed og slidstyrke.
5. Overfladebehandling: Galvanisering, sværtning og fosfatering for at øge korrosionsbestandigheden.
6. Kvalitetsinspektion: Brug af en koordinatmålemaskine, hårdhedstest og momenttest for at sikre høj præcision og konsistens. Det er ætsende, men har lavere styrke og bruges mest i fødevarer og medicinsk udstyr.
Industristandarder
Produktionen af skulderbolte skal være i overensstemmelse med internationale standarder for at sikre deres ydeevne og pålidelighed.
ISO 7379: Standard for dimensioner, materialer og tolerancer for metriske skulderbolte.
DIN 923: Tysk standard, meget udbredt på det europæiske marked.
ASME B18.3: Specifikationer for amerikanske standard skulderbolte, gældende for det nordamerikanske marked.
JIS B 1180: Japansk standard, brugt til fremstilling af præcisionsmaskiner.
Disse standarder specificerer skulderdiameter, længdetolerancer, gevindspecifikationer, trækstyrke og overfladebehandling for at sikre stabilitet og kompatibilitet af bolte i barske miljøer.
Hvordan vælger man den rigtige skulderbolt?
Når du vælger skulderbolte, skal du overveje følgende faktorer:
Belastningskrav: Bestem den nødvendige trækstyrke og udmattelseslevetid.
Skulderdimensioner: Sørg for kompatibilitet med glidende eller roterende komponenter.
Trådspecifikation: Vælg det passende metriske eller imperiale gevind til udstyret.
Overfladebehandling: Vælg en anti-korrosionsbelægning, såsom galvanisering, sværtning eller fosfatering.
12.9-skulderbolte er afgørende i maskineri, bilfremstilling, formfremstilling, automatisering og rumfart på grund af deres høje styrke, præcise tolerancer og tilpasningsevne til dynamisk bevægelse. Deres strenge produktionsstandarder og overlegne ydeevne gør dem til et kerneprodukt på markedet for avancerede befæstelser.
Har du brugt 12,9 grade skulderbolte i din branche? Del gerne din oplevelse!
