1. flad pude
En flad skive er en cirkulær metalvaskemaskine med et hul i midten. Det er normalt lavet af jernplade, rustfrit stål og andre materialer gennem en stemplingsproces. Dens form ligner en flad ring.
Hvad er en flad skive?
Flade skiver, også kendt som flade skiver, er almindelige mekaniske dele, der hovedsageligt bruges til at tilvejebringe en flad kontaktoverflade mellem fastgørelsesmidler som bolte og nødder og stik. Flade skiver er normalt stemplet fra metalmaterialer og er cirkulære i form med et hul i midten. Størrelsen og specifikationerne for hullet kan tilpasses i henhold til specifikke behov.
Hovedfunktionen af flade skiver
Forøg kontaktområdet
En af hovedfunktionerne i flade skiver er at reducere slid og skade effektivt ved at øge kontaktområdet mellem skruen og maskinen. Når der ikke er nogen flad skive, kan kontaktoverfladen mellem skruen og maskinen koncentreres på et lille punkt, hvilket forårsager stort pres, som direkte vil påvirke udstyrets levetid over tid. Flade skiver beskytter de vigtigste dele af udstyret ved at øge dette kontaktområde.
Spred tryk
Flade skiver bruges hovedsageligt til at reducere trykket. Når den aksiale kraft af stramning af nogle dele er stor, er det let at trykke på skiver i en skiveform. På dette tidspunkt kan materialet ændres, og hårdheden kan øges for at løse problemet. Flade skiver kan effektivt sprede tryk og undgå skader forårsaget af overdreven lokalt tryk.
Forhindre skader

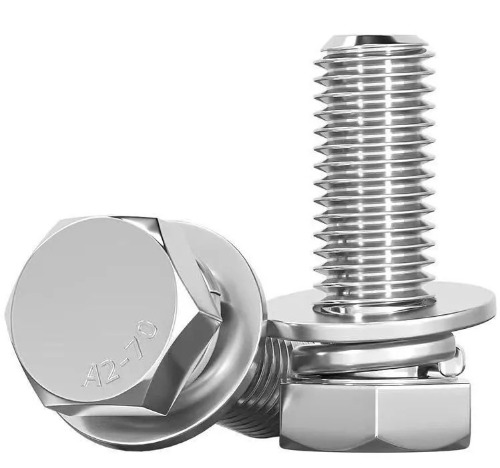

Flade skiver kan eliminere den skade, som fjederskiver kan forårsage på maskinens overflade, når man fjerner skruer. Når du bruger, skal en fjedervaskemaskine og en flad skive bruges, den flade skive er ved siden af maskinens overflade, og fjederskiven er mellem fladskiven og møtrikken. Dette kan beskytte maskinens overflade mod skader fra fjederskiven.
Brug i kombination
Flade skiver bruges normalt i kombination med fjederskiver for at opnå den bedste stramningseffekt. Den flade skive passer til maskinoverfladen, mens fjederskiven er placeret mellem fladskiven og møtrikken. Denne kombination kan bedre fordele presset og således give bedre beskyttelse.
Scenarier med flad pad -applikation
Almindelig boltforbindelse
I almindelig mekanisk delforbindelse kan flade skiver øge kontaktområdet mellem bolte, nødder og tilsluttede dele, sprede tryk, reducere lokalt tryk og forhindre skader på overfladen af tilsluttede dele. I møbelproduktion kan f.eks. Flade skiver bruges til at fikse bordben for at sikre, at tabellen er stabil og ikke ryste; I elektrisk udstyr kan flade skiver bruges til at beskytte kredsløbskort for at forhindre skader forårsaget af vibrationer.
Ofte adskilt boltforbindelse
Når bolte ofte skal adskilles, kan brugen af flade skiver forenkle demonteringsprocessen og beskytte overfladen på de tilsluttede dele. F.eks. Kan inspektionsporte på noget udstyr, de forbindelsesbolte med bevægelige dele osv., Flade skiver reducere den direkte friktion mellem boltene og de tilsluttede dele, undgå overflade ridser og forlænge levetiden.
Kompensation for bolthuldeafvigelse
I nogle tilfælde kan det være nødvendigt at øge hulleren på hullerne for at kompensere for positionsafvigelsen for at kompensere for positionsafvigelsen. Når bolthullet overstiger standardstørrelsen, kan du overveje at bruge en flad skive. For at lette installation og justering er bolthullet undertiden designet som et langt hul, så installationspositionen for emnet kan justeres inden for et bestemt interval. I dette tilfælde kan det være nødvendigt at bruge en fortykket fladskive eller en speciel skive.
Reducer trykspænding på den trykbærende overflade
Når boltstyrken er høj, og trykspænding af de tilsluttede dele er lav, kan flade skiver hjælpe med at reducere trykspænding på den trykbærende overflade. For eksempel, når nogle højstyrkebolte bruges med tilsluttede dele lavet af blødere materialer, kan flade skiver jævnt fordele strykket af boltene til overfladen af de tilsluttede dele, hvilket forhindrer, at de tilsluttede dele deformeres eller beskadiges på grund af overdreven lokalt tryk.
Almindelige materialer af flade skiver
Kulstofstålmateriale
For flade skiver er de mest almindeligt anvendte kulstofstålmaterialer: ST12, ST13, Q235, Q215, Q195 osv. De er alle egnede til fladskiver på 100 HV-niveau (BEMÆRK: 100HV refererer til skiverens overfladehårdhed); 08F, 08AI, 10, 10F osv. Er velegnede til flade skiver med en overfladehårdhed på ca. 110 HV; 45, 50, 60, 70 stål eller 65 mn stål er velegnet til flade skiver med en overfladehårdhed på 200HV eller endda 300HV.

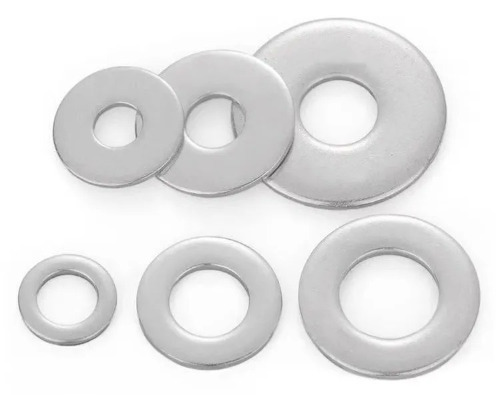

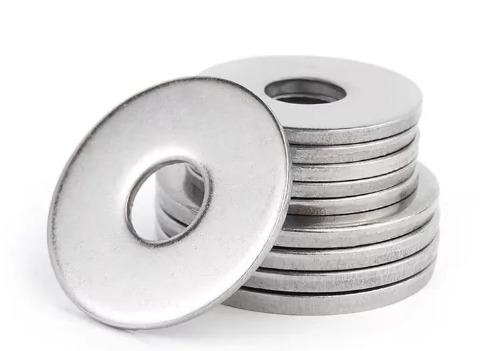

Materiale i rustfrit stål
De mere almindelige er 304, 304 (18 - 8), 316, 316L osv. Fordelene ved rustfrit stål er korrosionsbestandighed, rustresistens, høj præcision, glat overflade uden burrs, god sejhed, ikke let at bryde osv., Men prisen er relativt dyr.

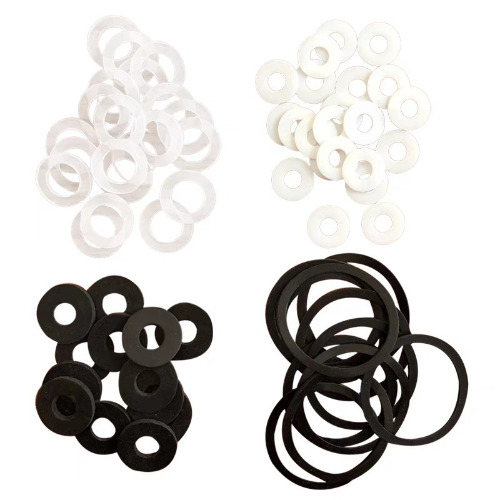

Plastmateriale

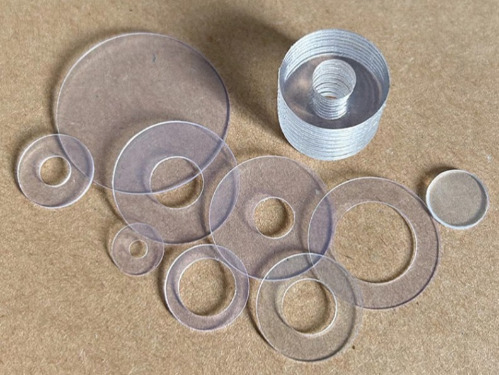

Almindelige plastmaterialer inkluderer PA66, PA66 30% glasfiber, PA66 50% glasfiber, PC, PP, PPS, PVC, PVDF osv. Plastiske flade skiver er ikke kun lave produktionsomkostninger, men har også isoleringsegenskaber. I nogle specielle lejligheder kan de spille en rolle og virkning, som kulstofstål og rustfrit stål ikke kan erstatte.
Gummimateriale
Såsom nitrilgummi, fluororubber, chloropren gummi, styren-butadien gummi, EPDM-gummi osv. Flade puder af denne type materiale har god blødhed og er egnede til lavtemperatur- og mellemtrykmiljøer. Nogle materialer har visse syre- og alkali -modstand og aldringsmodstand.
Andre materialer

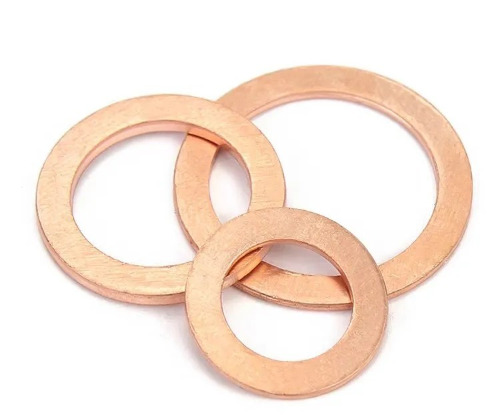

Nogle producenter kan også levere flade puder lavet af kobber, aluminium og andre materialer. F.eks. Har kobberpuder god termisk ledningsevne og korrosionsbestandighed, lav friktionskoefficient og bruges ofte i høje temperaturer og højt tryk.
2. Forstyrrelser til brug
Installationsspecifikationer: Sørg for, at den flade pakning passer tæt sammen med kontaktoverfladen for at undgå vipping eller forkert justering, der påvirker tætningseffekten.
En miljøtilpasning: Rustfrit stål foretrækkes i fugtige eller ætsende miljøer, og der skal rettes opmærksomhed på forsegling og konservering for at forlænge levetiden.
Regular Inspection: Efter langvarig brug er det nødvendigt at kontrollere, om pakningen er deformeret eller beskadiget, og erstatte den i tide for at opretholde pålideligheden af forbindelsen.
Gennem rimelig selektion og standardiseret brug kan flade pakninger markant forbedre stabiliteten og sikkerheden ved mekaniske forbindelser
I resuméet er flade pakninger en vigtig mekanisk komponent, hovedsageligt brugt til at beskytte overfladen af stikket, øge kontaktområdet og forhindre fastgørelsesmændene i at løsne. Når man vælger og bruger flade pakninger, skal deres materiale, størrelse og brug bestemmes i henhold til specifikke tekniske krav og applikationsscenarier.
