Flangemøtrikker: strukturelle egenskaber, anvendelsesscenarier og valgvejledning

Flangemøtrik

Kender disse klager i maskinværksteder og rørledningsanlæg? Almindelige møtrikker har en tendens til at "nedbrydes" under vibrationer eller tunge belastninger, hvilket ikke kun forsinker projektet, men udgør også sikkerhedsrisici. Men erfarne teknikere ved, at udskiftning af dem med en møtrik, der har en skive, ofte løser problemet - det er flangemøtrikken. I dag vil vi forklare dette "anti-løsende magiske våben" i detaljer.

Hvad er flangemøtrikker ?

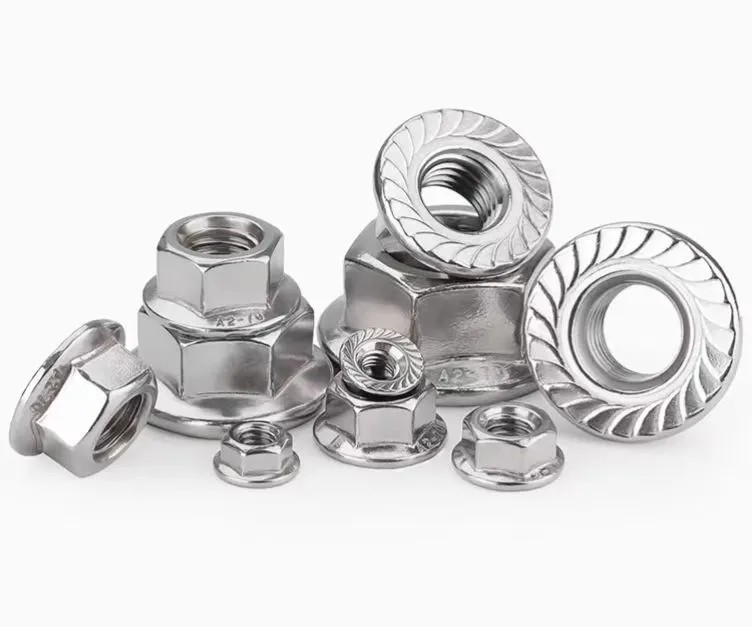

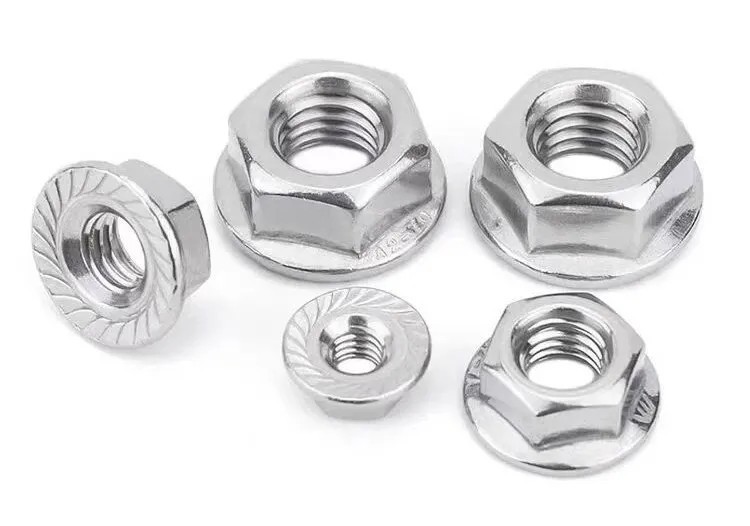

Den fjederbelastede møtrik, også kendt som en skivebelastet møtrik eller takket møtrik, adskiller sig fra en almindelig sekskantet møtrik i udseende - den har en stor "flange" i den ene ende, som en "flad sko" til møtrikken, med nogle flanger med fine takker eller bølgede linjer. Undervurder ikke dette design; det er nøglen til dets stabilitet.

Sammenlignet med en almindelig møtrik eliminerer den to trin: ingen ekstra skive er nødvendig, hvilket giver mulighed for et-trins installation; og der er ingen grund til gentagne gange at tjekke for fejljusterede skiver, hvilket i høj grad forbedrer samlingseffektiviteten. Især ved operationer i store højder eller trange rum sparer dette "integrerede" design arbejdere for en masse kræfter.

Kernen af flangemøtrikker

Grundårsagen til at løsne almindelige nødder ligger i koncentreret tryk og utilstrækkelig friktion. Flangemøtrikker løser dette problem gennem tre designfunktioner, som vi vil diskutere en efter en:

Trykspredning: Transformering af "Needle-Point Force" til "Planar Force"

Den brede flange fordeler møtrikkens tilspændingskraft jævnt over overfladen af de tilsluttede dele med et kontaktareal 3-5 gange større end almindelige møtrikker. Dette forhindrer fordybning på arbejdsemnets overflade og undgår trådafskalning forårsaget af for stor lokal belastning, hvilket reducerer risikoen for at løsne sig ved kilden.

Mekanisk indgrebslås: takkede tænder som "anti-slip kløer"

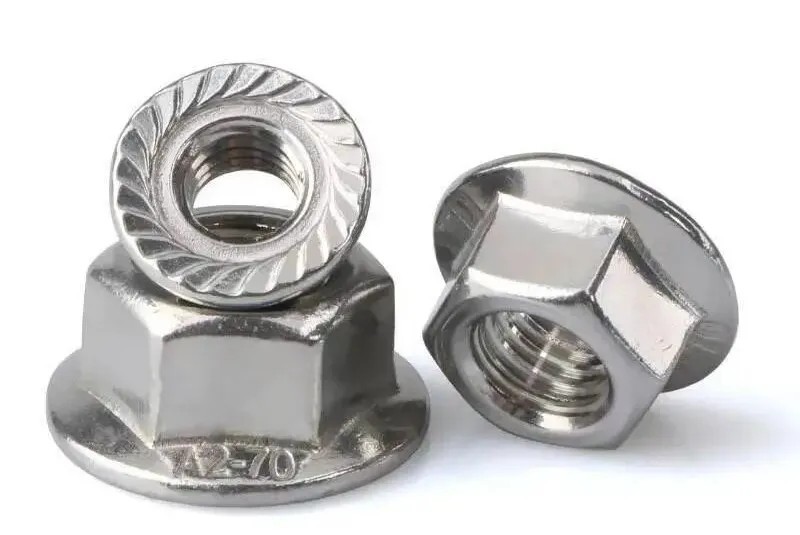

Når en fortandet flangemøtrik spændes, går de takkede tænder i indgreb som kløer på overfladen af de forbundne dele og danner en mekanisk lås. Denne "fysiske låsning" er mere pålidelig end udelukkende at stole på gevindfriktion for at forhindre, at den løsner sig; selv med højfrekvente vibrationer i udstyret vil møtrikken ikke "rotere og glide af."

Tætningshjælpefunktion: Blokerer urenheder for forbedret holdbarhed

Flangen slutter tæt mod arbejdsemnets overflade, hvilket giver en vis grad af tætning for at forhindre støv-, olie- og vandpletter i at trænge ind i gevindspalterne, hvilket reducerer korrosion og rust og forlænger forbindelsens levetid.

Flangemøtrik Avoidance Guide

Flangemøtrikker er ikke egnede til alle scenarier; at vælge den forkerte type kan være spild af penge. Husk disse vigtige valgpunkter:

Let belastning, vibrationsfri scenarier

Til applikationer som f.eks. montering af hjemmegarderobeskabe eller montering af lette hylder er almindelige møtrikker helt passende. Anti-løsningsfordelen ved flangemøtrikker er unødvendig og øger kun omkostningerne.

For ekstra store størrelser, bekræft tilgængelighed før bestilling

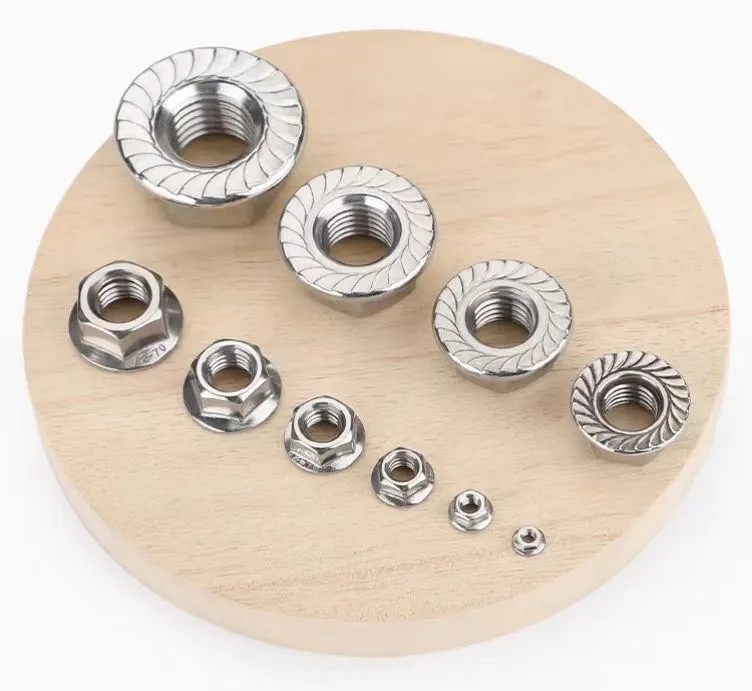

Flangemøtrikker mindre end M20 er almindelige, men de større end M20 er for det meste flade og tandløse designs, og producenterne har dem generelt ikke på lager. De skal være skræddersyede på forhånd for at undgå forsinkelser forårsaget af ordrer i sidste øjeblik.

I miljøer med høj temperatur/høj korrosion er materialet nøglen

Almindelige A3 stålflangemøtrikker er ikke modstandsdygtige over for høje temperaturer og korrosion. Hvis det anvendes i kemiske rørledninger eller kedeludstyr, skal der vælges 35CrMoA legeringsmateriale, og overfladen skal helst være varmgalvaniseret for stærkere korrosionsbestandighed.

Forholdsregler ved brug

Kerneprincipperne for brug af flangemøtrikker er "korrekt typevalg standardiseret installation passende driftsforhold" for at undgå at løsne sig eller svigt på grund af forkert valg eller betjening.

I. Typevalg og matchning: Korrekt valg er grundlæggende (vælg type i henhold til driftsforhold, materiale, der er egnet til miljøet og præcis specifikationskorrespondance).

II. Installation og betjening: Detaljer bestemmer stabiliteten (rengør de sammenkoblende overflader, kontroller tilspændingsmomentet, og undgå at bruge ekstra skiver).

III. Egnede driftsforhold: Undgå brugsfælder (undgå misbrug i visse scenarier, giv beskyttelse til specielle miljøer og forbyd blanding af materialer).

IV. Vedligeholdelse og inspektion: Forlæng levetiden (regelmæssige inspektioner, rettidig udskiftning af defekte møtrikker og undgåelse af genbrug).
